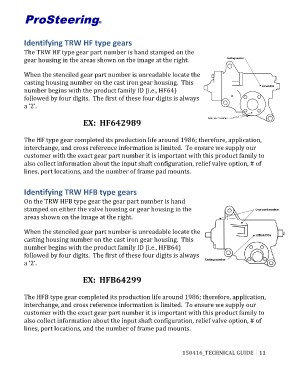

P   roSteering®






Identifying
  TRW
  HF
  type
  gears


The
  TRW
  HF
  type
  gear
  part
  number
  is
  hand
  stamped
  on
  the

gear
  housing
  in
  the
  areas
  shown
  on
  the
  at
  the
  right.






When
  the
  stenciled
  gear
  part
  number
  is
  unreadable
  locate
  the

casting
  housing
  number
  on
  the
  cast
  iron
  gear
  housing.

  This


number
  begins
  with
  the
  product
  family
  ID
  (i.e.,
  HF64)

followed
  by
  four
  digits.

  The
  first
  of
  these
  four
  digits
  is
  always

a
  ‘2’.





                    EX:

  HF642989




The
  HF
  type
  gear
  completed
  its
  production
  life
  around
  1986;
  therefore,
  application,

interchange,
  and
  cross
  reference
  information
  is
  limited.

  To
  ensure
  we
  supply
  our

customer
  with
  the
  exact
  gear
  part
  number
  it
  is
  important
  with
  this
  product
  family
  to


also
  collect
  information
  about
  the
  input
  shaft
  configuration,
  relief
  valve
  option,
  #
  of

lines,
  port
  locations,
  and
  the
  number
  of
  frame
  pad
  mounts.



Identifying
  TRW
  HFB
  type
  gears


On
  the
  TRW
  HFB
  type
  gear
  the
  gear
  part
  number
  is
  hand

stamped
  on
  either
  the
  valve
  housing
  or
  gear
  housing
  in
  the


areas
  shown
  on
  the
  at
  the
  right.






When
  the
  stenciled
  gear
  part
  number
  is
  unreadable
  locate
  the

casting
  housing
  number
  on
  the
  cast
  iron
  gear
  housing.

  This


number
  begins
  with
  the
  product
  family
  ID
  (i.e.,
  HFB64)

followed
  by
  four
  digits.

  The
  first
  of
  these
  four
  digits
  is
  always

a
  ‘2’.





                    EX:

  HFB64299




The
  HFB
  type
  gear
  completed
  its
  production
  life
  around
  1986;
  therefore,
  application,

interchange,
  and
  cross
  reference
  information
  is
  limited.

  To
  ensure
  we
  supply
  our

customer
  with
  the
  exact
  gear
  part
  number
  it
  is
  important
  with
  this
  product
  family
  to


also
  collect
  information
  about
  the
  input
  shaft
  configuration,
  relief
  valve
  option,
  #
  of

lines,
  port
  locations,
  and
  the
  number
  of
  frame
  pad
  mounts.


                                                                                   150416_TECHNICAL
  GUIDE
   11
